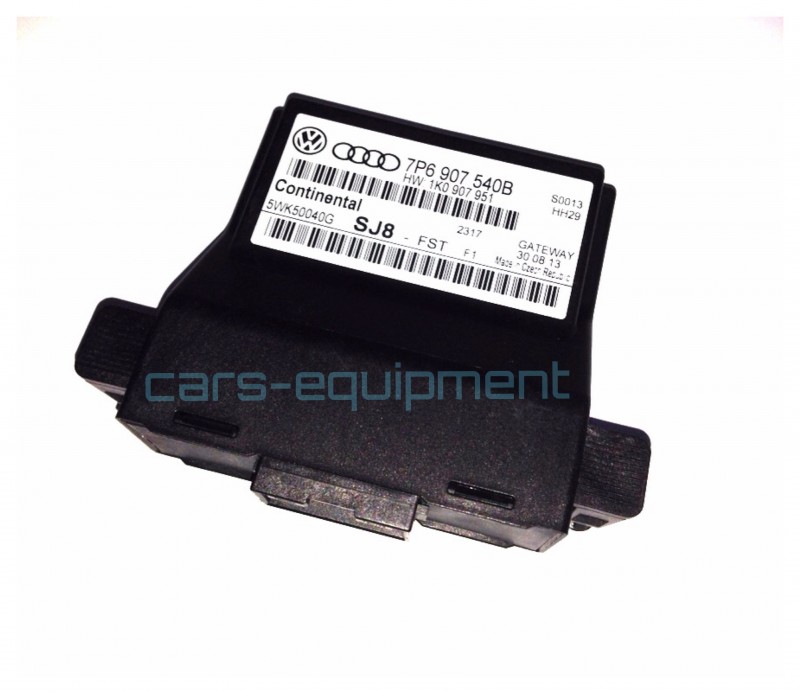

OEM 7P6907540B Infotainment Gateway Controler for VW Touareg 7P

Part number: 7P6907540B

Weight: 0,1kg

SW: 0013

HW: H29

Infotainment gateway is required for additional fiting of Bluetooth Controler 7P6 or Media-IN interface.

For VW Touareg Equipped radio RCD550

connection:

Pin 1 - Dauerplus

Pin 2 - Dauerplus

Pin 3 - Nicht belegt

Pin 4 - Nicht belegt

Pin 5 - CAN Low - Komfort

Pin 6 - CAN Low - Antrieb

Pin 7 - Nicht belegt

Pin 8 - CAN Low - Schalttafeleinsatz

Pin 9 - CAN Low - Diagnosebuchse

Pin10 - CAN Low - Infotainment

Pin11 - Masse

Pin12 - Masse

Pin13 - Weckleitung zum Kombiinstrument

Pin14 - Einschaltplus (Zündung)

Pin15 - CAN High - Komfort

Pin16 - CAN High - Antrieb

Pin17 - Nicht belegt

Pin18 - CAN High - Schalttafeleinsatz

Pin19 - CAN High - Diagnosebuchse

Pin20 - CAN High - Infotainment

You will receive:

1x gateway

1x wiring for connection
